洗衣机轴 | 全序加工

洗衣机轴是洗衣机内部传动支承的关键零件,高速旋转并传递扭矩。一端与洗衣机滚筒支架相联,另一端与皮带轮相连或与电机直联,传递扭矩;轴由两个配合的轴承固定在轴承座上。其工作环境恶劣,要正反旋转,承受交变扭矩,回转精度高,噪声小。

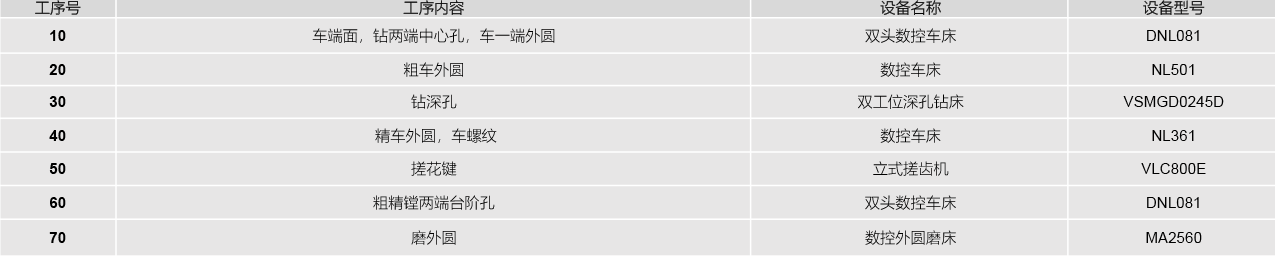

制作过程

工件名称洗衣机轴
设备名称/型号双头数控车床 DNL081数控车床 NL361

双工位深孔钻床 VSMGD0245D

立式搓齿机 VLC800E

数控外圆磨床 MP2060

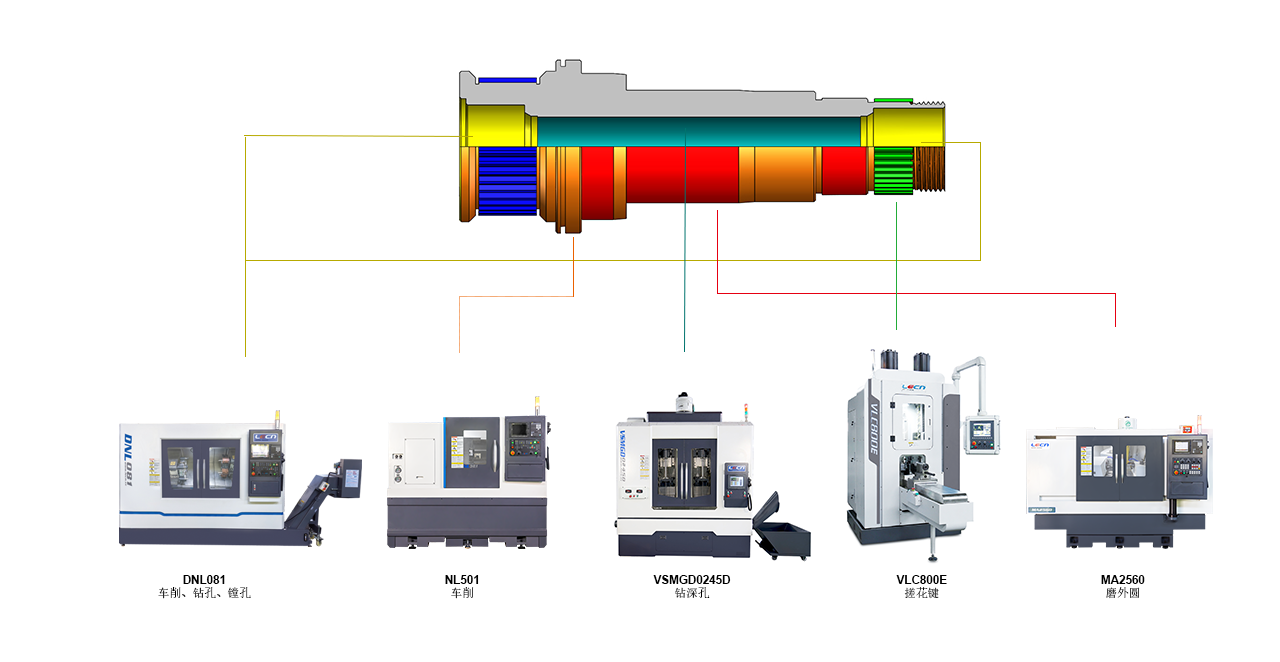

工序内容车削,钻孔,镗孔

车削

钻深孔搓花键磨外圆
