钟形壳 | 全序加工

钟形壳是球笼式等速万向节的主要组成零件,其用沟道和其它连接部件共同在传动装置中传递动力和扭矩。

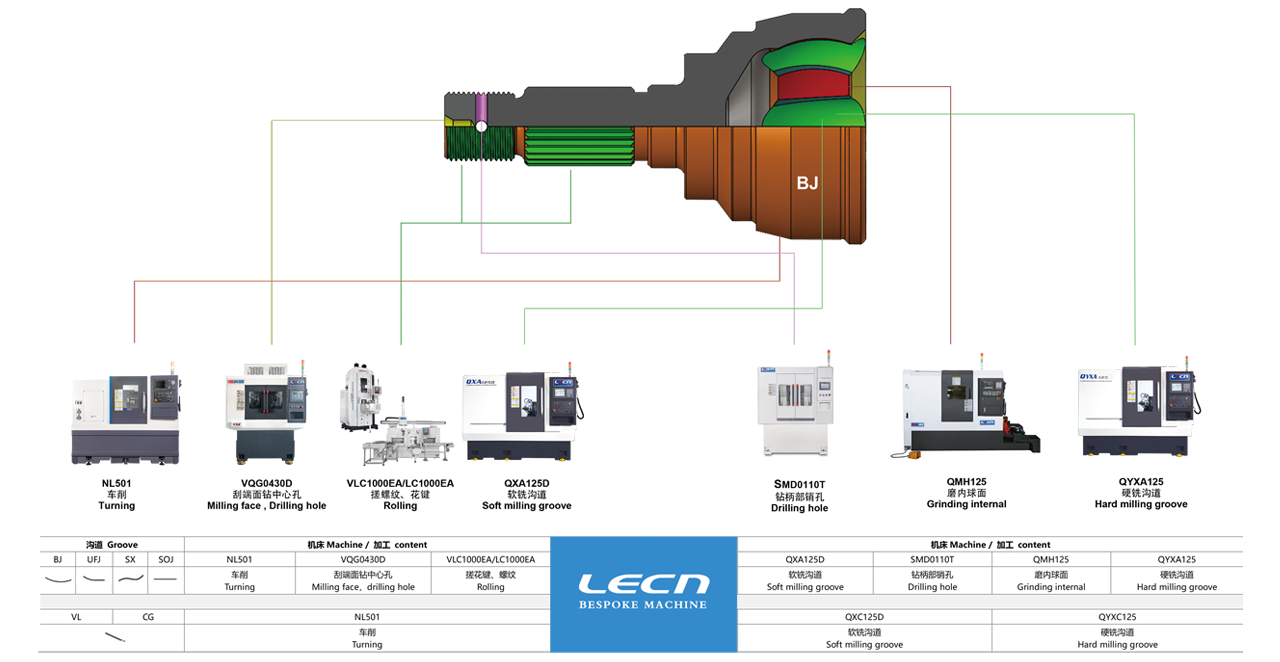

制作过程

工件名称钟形壳
沟道类型BJ/UFJ/SX/DOJBJ
设备名称

数控车床

双工位球笼刮打机

搓齿机

双工位球笼沟道铣床

球笼柄部钻孔机

球笼内孔磨床

球笼沟道磨床

球笼沟道铣床

设备型号NL361VQG0430D

VLC1000EA

/LC1000EA

QXA125D
SMD0110TQMH125QMA125QYXA125
工序内容车削

刮端面,钻中心孔

搓花键、螺纹软铣沟道钻柄部销孔磨内球面磨沟道硬铣沟道
