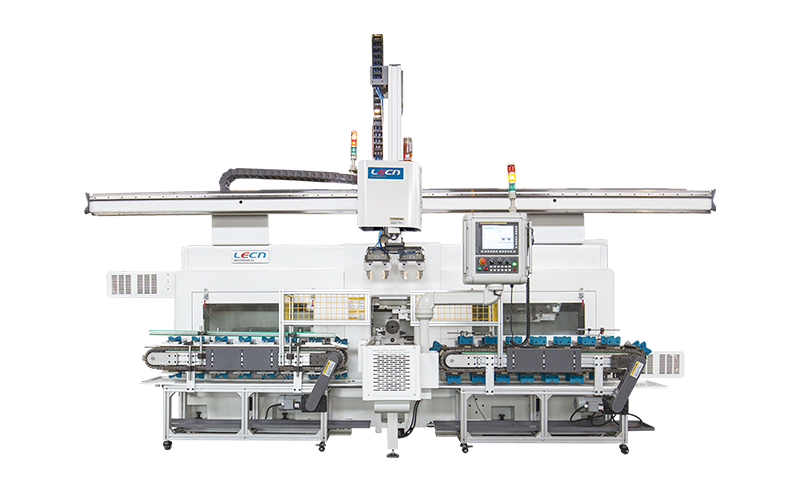

卧式搓齿机 LC1500A/LC1500EA

单段或多段成形、13到48英寸的卧式标准加强型伺服或油压搓齿机,适用于不大于1.75模数轴类零件上的渐开线(直齿、斜齿、锥齿、缺齿、并齿)花键、蜗杆、螺纹、网纹、直纹、油槽等精密无屑冷成形加工。高刚性、精密、高效、环保,可搭载桁架式或关节式机器人,支持自动化联线。

优势

  • 丰富的模具组合方式

    丰富的模具组合方式

    可逆向搓齿、单段或多段成形

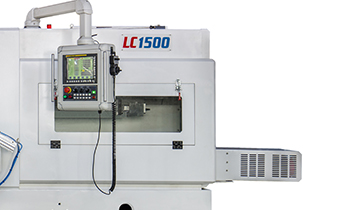

  • 双伺服电机全闭环同步驱动

    双伺服电机全闭环同步驱动

    实现低噪音精确成形过程(伺服)

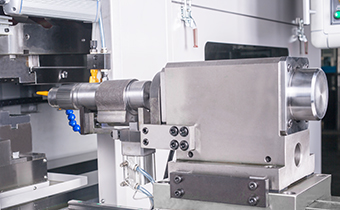

  • 智能全伺服前后顶技术

    智能全伺服前后顶技术

    有效解决装夹安全识别

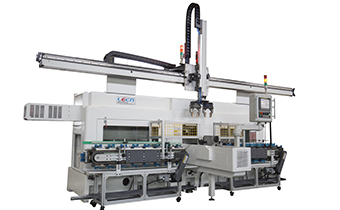

  • 自动化

    自动化

    原厂高稳自动化

技术参数



LC1500A

LC1500EA

最大模数,mm

1.75

1.75

最大外径,mm

Ø60

Ø60

最大搓齿宽度,mm

120

120

最大工件长度,mm

1000

1000

最大装刀宽度,mm

300

300

开口尺寸,mm

152.4

152.4

装刀规格,inch

48 & 24、24 & 13、36

48 & 24、24 & 13、36

最大行程,mm

1560

1560

驱动方式

油压

伺服

特殊规格可定制


产品应用

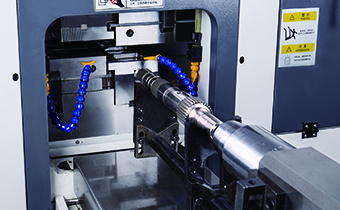

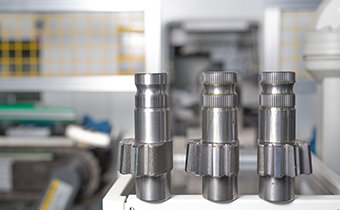

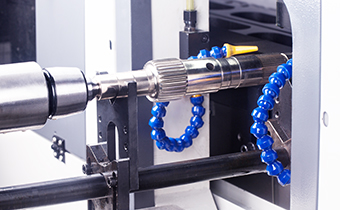

  • 卧式搓齿机 LC1500A/LC1500EA
